Tyczenie i kontrola słupów/kolumn/podpór

Autor artykułu: Bartłomiej SZTUBA

Trudno wyobrazić sobie pracę w geodezji inżynieryjnej bez realizacji zadań związanych z tyczeniem i kontrolą posadowienia wszelkiego rodzaju konstrukcji typu słupy/podpory/kolumny. Zadania te są realizowane na co dzień i w większości przypadków nie wymagają zastosowań specjalistycznego oprogramowania. Gdy słupy/podpory/kolumny ustawiamy w pionie zazwyczaj wystarcza nam dobry tachimetr i aplikacja Tyczenie osi lub ewentualnie Płaszczyzna odniesienia. Sprawa komplikuje się w momencie, gdy musimy zrealizować lub skontrolować posadowienie elementu, który nie jest/nie ma być w pionie. Tutaj z pomocą może przyjść nam aplikacja dedykowana dla tachimetrów Leica TS i MS o nazwie Słupy.

Dzięki tej aplikacji możemy zaimportować do naszego urządzenia plik zawierający dane posadowienia i geometrii tyczonych lub kontrolowanych elementów, lub wartości te wprowadzać ręcznie podczas pracy.

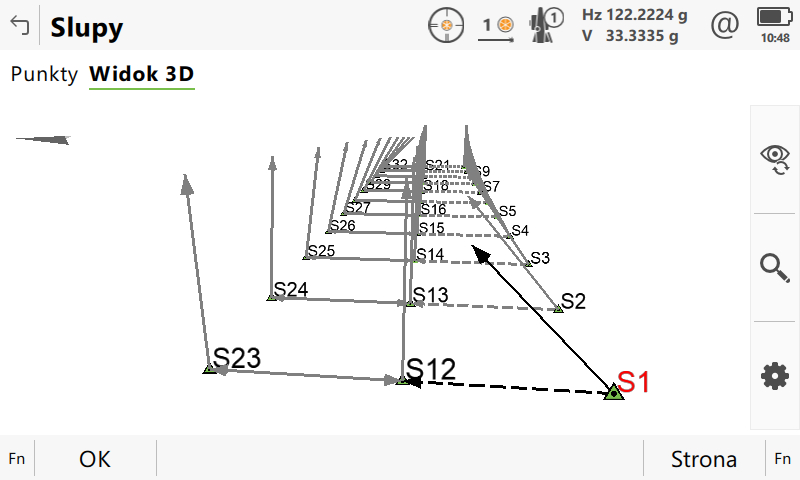

Poniższy rysunek przedstawia widok zaimportowanych do urządzenia 33 słupów:

Każdy z wgranych do urządzenia elementów, w tym przypadku, zdefiniowany został poprzez podanie współrzędnych położenia punktu centralnego, wysokość elementu, kierunek i wychylenie.

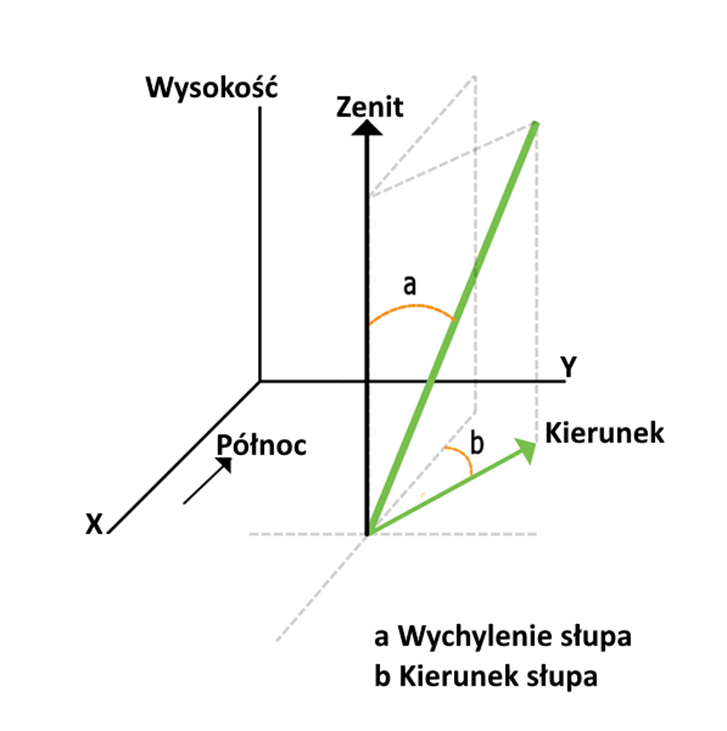

Poniższy rysunek obrazuje poszczególne wartości:

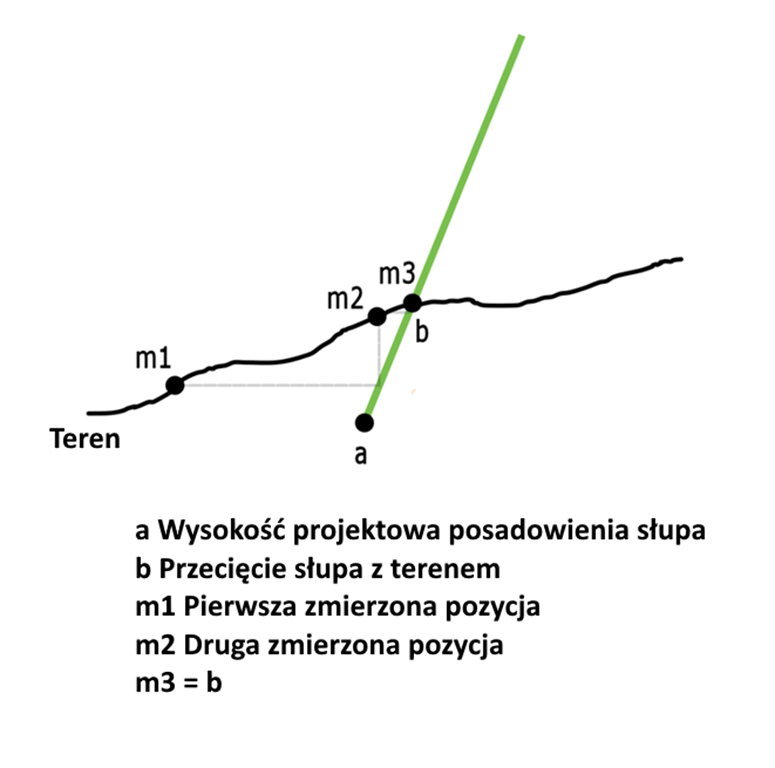

Gdy słup jest tyczony aplikacja oblicza punkt przecięcia słupa z terenem, przyjmując w kalkulacji projektową wartość wychylenia słupa. Proces tyczenia przedstawia poniższy rysunek:

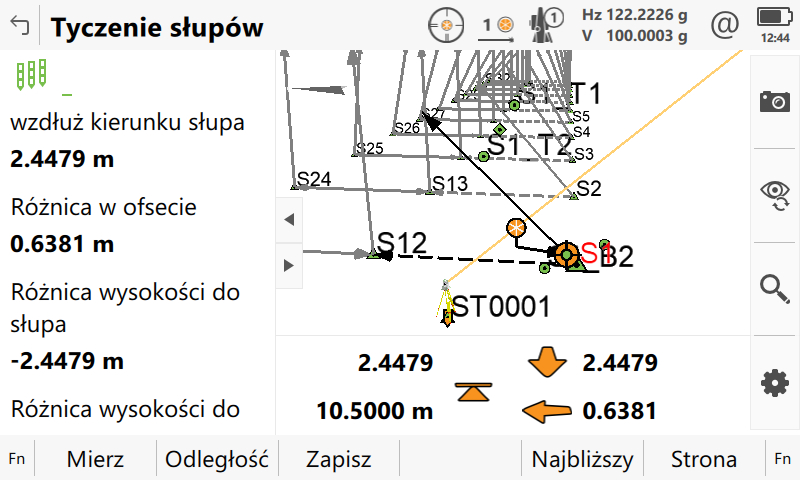

Jak w przypadku wszystkich aplikacji związanych z tyczeniem, także w przypadku aplikacji Tyczenie słupów na ekranie na bieżąco otrzymujemy wszelkie niezbędne informacje:

Kolejną opcją opisywanej aplikacji jest Kontrola słupów. W przypadku tego zadania użytkownik ma do wyboru klika metod kontroli:

• kontrola słupa okrągłego
• kontrola słupa o przekroju kwadratu lub prostokąta
• kontrola na podstawie pomiaru dwóch lub trzech punktów na przekroju
• kontrola całości, lub tylko dolnego lub górnego położenia słupa

Kontrola może być wykonana w odniesieniu do wartości projektowych lub bez nich - otrzymujemy wtedy po prostu wartości nachylenia i kierunku bez odchyłek od projektu.

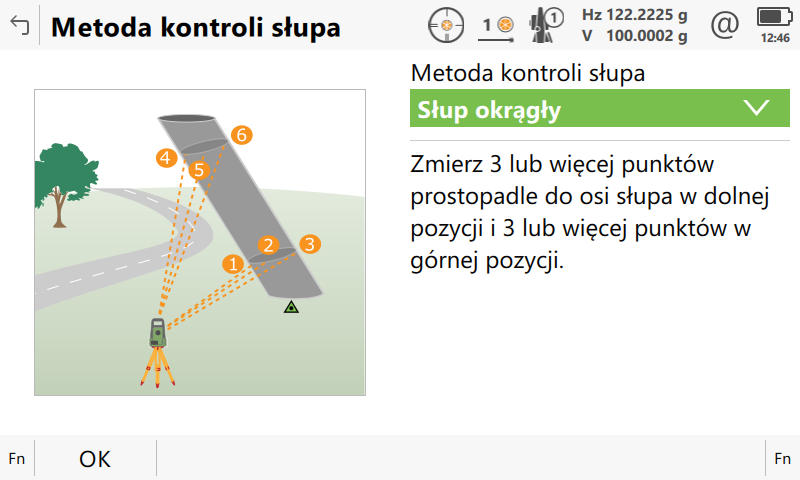

Wybór metody kontroli:

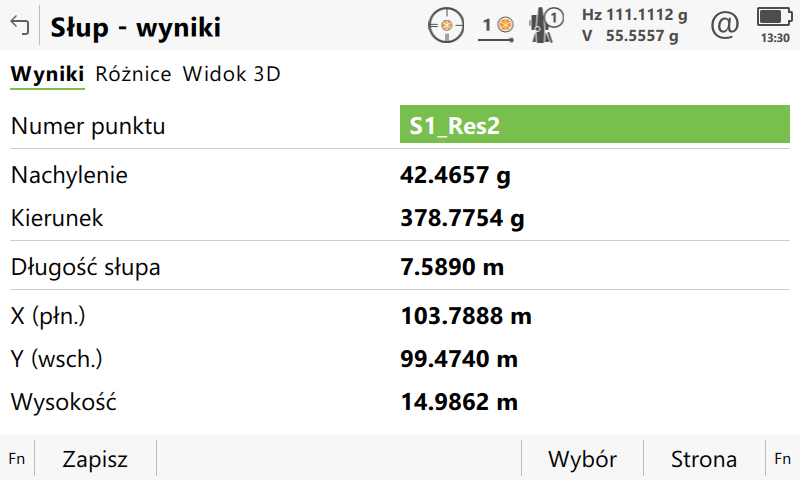

Po wykonaniu kompletu pomiarów aplikacja podaje wyniki kontroli. W przypadku pomiarów bez projektu otrzymujemy wyłącznie dane dotyczące posadowienia i położenia w przestrzeni badanego elementu:

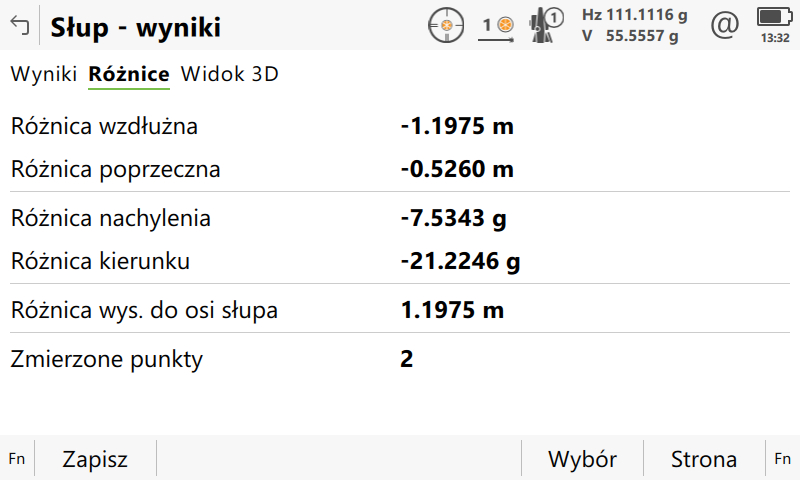

W przypadku, gdy dysponujemy danymi projektowymi, oraz odnosimy się do nich, dodatkowo otrzymamy informacje o odchyłkach od projektu:

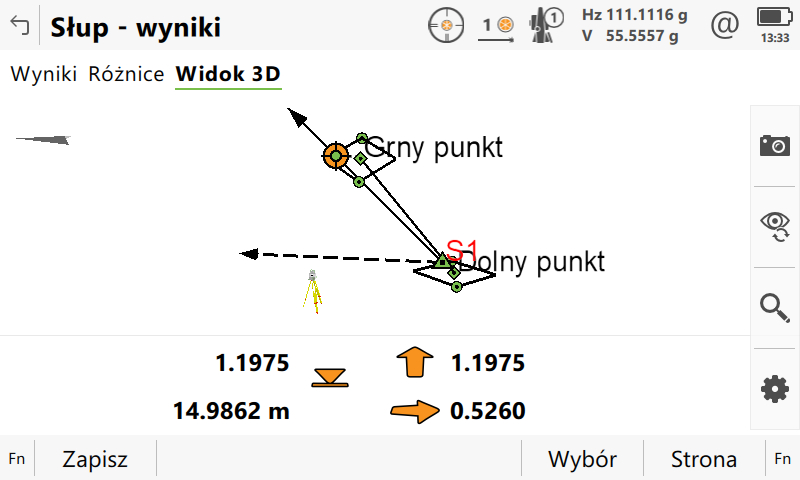

Do tego otrzymujemy również prezentację graficzną wyników kontroli:

Oprogramowanie polowe Leica Captivate to obecnie ponad 100 różnych aplikacji pomiarowych, inżynieryjnych i przemysłowych. Mamy nadzieję, że jedna z nich - Słupy - pomoże Wam realizować codzienne zadania szybciej i wygodniej.
